Monday, December 30, 2013

Открытие Губернаторского лицея

В первый день зимних школьных каникул губернатор Санкт-Петербурга Георгий Сергеевич Полтавченко посетил отремонтированное второе здание Физико-математического лицея №30 на ул. Шевченко. Торжественный приём был приурочен к получению лицеем нового статуса — с 2014 года ФМЛ №30 становится «губернаторским лицеем». Губернатору были продемонстрированы новые кабинеты, ждущие учеников в новом году, а также занятия спецкурсов по компьютерной графике, 3D-моделированию и робототехнике. На последующем представлении в актовом зале на гостей обрушились поздравительные речи, песни, танцы, подарки, пантомима, залпы конфетти и лазерное шоу.

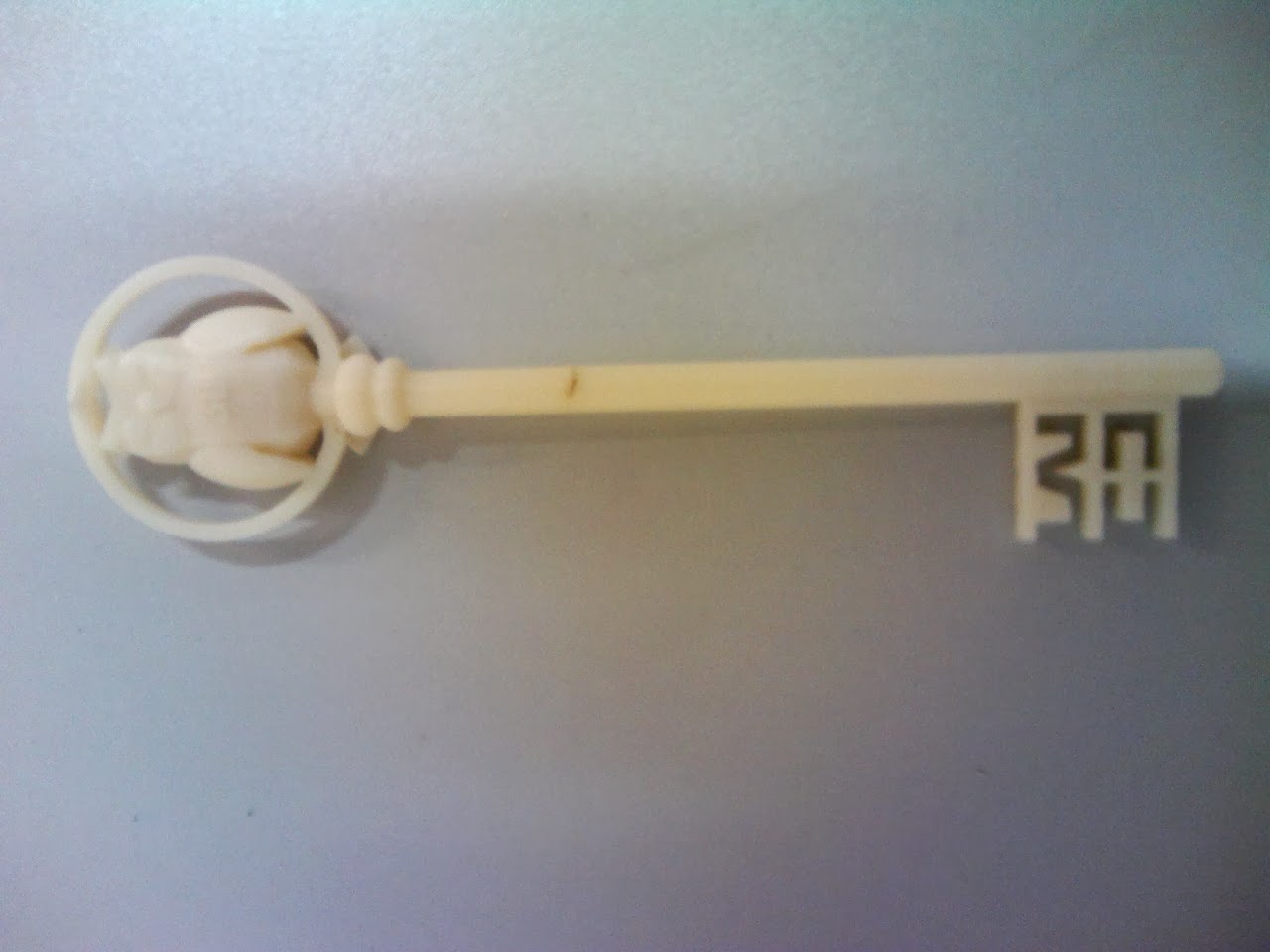

Приятно отметить, что новое оборудование, поступившее в распоряжение спецкурса по 3D-моделированию, оказалось незаменимым при организации церемонии. Главный сувенир — символический ключ Тридцатки, вручённый губернатору — был смоделирован на спецкурсе и распечатан из АБС-пластика на 3D-принтере.



Символические медали, вручённые Жанне Владимировне Воробьёвой, председателю Комитета по образованию Санкт-Петербурга, были изготовлены из листа акрила на лазерном гравёре.

Памятная табличка, подписанная губернатором и украсившая школьный вестибюль, была выгравирована на золото-чёрном АБС-пластике.




(некоторые фотографии в данном тексте позаимствованы с указанных сайтов)

Friday, December 20, 2013

3D-принтер и лазерный гравёр в инженерной лаборатории

Развёртывание инженерной лаборатории в ФМЛ № 30 идёт полным ходом: в школе запущены 3D-принтер Stratasys Dimension Elite и станок лазерной резки и гравировки Zeonmark LWG-5030, поставленные компанией «ИРИСОФТ». Специалисты произвели пусконаладку и обучили преподавательский коллектив пользованию станками.

Владимир Ежеленко, специалист-технолог воронежской компании «СОЛВЕР», рассказал о том, как происходит 3D-печать по технологии наплавления нити (fused deposition modeling, FDM) с использованием АБС-пластика и материала поддержки; как менять картриджи в 3D-принтере; какие меры предосторожности соблюдать при работе.



Владимир продемонстрировал первые изделия, изготовленные им при тестировании школьного 3D-принтера: солонку и мальтийский механизм (с которого на фото ещё не конца удалён материал поддержки)


После этого Владимир перешёл к мастер-классу по 3D-печати на примере моделей, созданных школьниками в САПР Creo Parametric. В начале модель, в данном случае модель ключа с символикой ФМЛ № 30, экспортированная из Creo в формате STL, загружается в программу CatalystEX, осуществляющую расчёт процесса 3D-печати и управление 3D-принтером.


Печать производится при высокой температуре на специальной пластиковой панели одноразового использования, которая помещается в принтер вручную. Программа печати для станка составлена таким образом, что в первую очередь укладывает на панель материал поддержки (коричневый), и затем сверху — материал модели (белый). Изготовление двух копий ключа заняло более 7 часов (3D-принтер работал ночью), зато повезло с удалением материала поддержки — его удалось отломить от модели одним движением.



На следующий день Владимир повторил мастер-класс на модели корпуса зажигалки, также созданной на спецкурсе. Печать этой модели заняла меньше часа, но для удаления материала поддержки корпус потребовалось опустить на ночь в специальный щелочной раствор (ванна для растворения поставляется вместе с 3D-принтером).




Михаил Свечков, инженер сервисной службы компании «ЗЕНОН», рассказал об устройстве лазерного гравёра и о технике безопасности. Станок работает на 40-ваттном углекислотном лазере, снабжён шаговыми приводами, платами управления, воздушным компрессором и водяной системой охлаждения. В качестве мер защиты имеются: ключ «зажигания», кожух, кнопка запуска под колпаком и большая красная кнопка экстренной остановки. Управление станком осуществляется через программу LaserCut Pro.



Мастер-класс для преподавателей и учеников ФМЛ № 30 Михаил провёл на примере шасси одной из автомоделей, спроектированных учениками летом для конкурса в Англии. В результате первой попытки получились детали шасси больше необходимого размера — сказались неправильные настройки масштабирования при экспорте из Inkscape в LaserCut Pro. Со второй попытки удалось воссоздать копию деталей шасси в требуемом размере. Один сеанс резки занимает не более двух минут.



В LaserCut Pro можно настраивать программу работы станка на режим резки или гравировки. Параметры работы (скорость движения и мощность лазера) настраиваются индивидуально под задачу и под используемый материал. Можно даже использовать оба режима — резки и гравировки — в одном сеансе. Табличка с названием лицея была выгравирована на двухслойном пластике за 40 минут.


В школе моментально завелась мода на гравировку пластиковых корпусов мобильных телефонов. (Гравировка на металлических предметах тоже осуществима, но для неё потребуется специальная химическая паста.)



В наступающем 2014 году модели, созданные учениками в Creo Parametric, будут изготавливаться из АБС-пластика и акрила за считанные часы в соседнем с компьютерным классом помещении. Школа снабжена расходными материалами для станков на ближайшие два года.

Фотоальбомы по теме можно найти на странице лицея в Google Plus, многие из фотографий в данном тексте позаимствованы оттуда.

Friday, November 29, 2013

Курсы с ИРИСОФТ

В ноябре 2013 г. по инициативе ООО «ИРИСОФТ» были организованы курсы, на которых преподаватели и ученики ФМЛ № 30 и Лицея № 244 получили знания о программном обеспечении для 3D-моделирования и проектирования непосредственно от профессионалов.

Анастасия Васильевна Белякова, старший преподаватель ИРИСОФТ, провела в ФМЛ № 30 курс лекций по основам работы в Creo Prametric и по моделированию больших сборок. После прохождения курса все слушатели, несмотря на двухлетний опыт работы с Creo, признали, что не использовали возможности Creo на полную мощность.



Алексей Александрович Друмов, ведущий специалист отдела PDM/PLM решений ИРИСОФТ, преподал основы работы в PLM-системе Windchill.

Сергей Борисович Захаржевский, начальник отдела САПР ОАО «НИЭМИ» и преподаватель МГТУ им. Баумана, рассказал о расчёте деформаций и собственных колебаний в Creo Simulate.



Windchill и Creo Simulate ранее не использовались в ФМЛ № 30, но скоро появятся в составе новой полностью оснащённой лаборатории 3D-моделирования. ИРИСОФТ является основным поставщиком оборудования и программного обеспечения для лаборатории.

Tuesday, June 18, 2013

Посещение OLQP Catholic Engineering College

Через два дня после соревнований в Косфорде команда ФМЛ № 30 посетила инженерный колледж «Our Lady Queen of Peace» в Скелмерсдейле. В колледже обучаются юноши и девушки возрастом от 10 до 16 лет.


Ученики колледжа были победителями соревнований Scalextric4Schools в 2011 г. Осенью того же года в ФМЛ № 30 стартовал спецкурс по инженерному 3D-моделированию, и преподаватели OLQP с готовностью отозвались на просьбу о помощи в освоении новой учебной программы. Между школами завязались прочные дружеские отношения.


Гостей встретил Нил Данбар (Neil Dunbar), преподаватель OLQP и заместитель директора по инженерному делу.


Вместе с группой ФМЛ № 30 в посещении участвовал Валерий Николаевич Волков, начальник отдела развития образования Комитета по образованию Санкт-Петербурга. По просьбе Нила он торжественно вручил британским ученикам британские же дипломы:


После этого ученики ФМЛ № 30 отправились заниматься ракетостроением, а взрослые представители делегации совершили экскурсию по просторным и прекрасно оборудованным школьным классам.





Разумеется, не был обойден вниманием класс инженерного творчества, оснащённый современными станками с ЧПУ



Тем временем, ученики спроектировали свои ракеты (точнее, крылья), изготовили их на станке лазерной резки и перешли к практической части.



Кто-то из англичан удовлетворённо заметил: «you are Russians, you know how to make rockets».


Ольга Михайловна Шартукова, руководитель академической программы компании «ИРИСОФТ», вручила Нилу образец другого, более старинного национального бренда: набор матрёшек.


В июле этого года группа детей из ФМЛ № 30 поедет в Англию для участия в Летней школе инженерного колледжа OLQP. Не сомневаемся, что они замечательно проведут время, обучаясь в оборудованных мастерских у преподавателей-энтузиастов инженерного дела. Нил, спасибо за всё!
